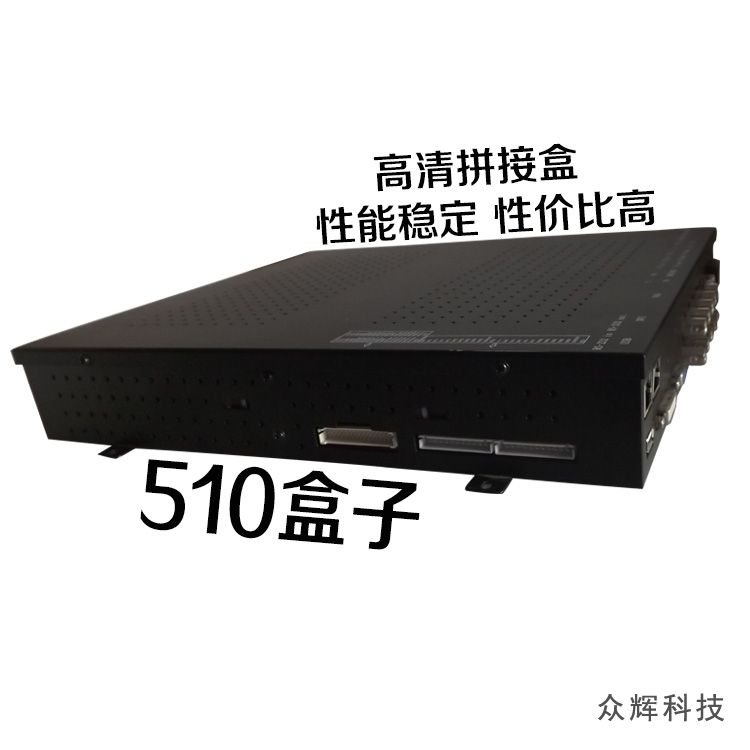

ZH-510是我公司大屏幕拼接產品家族中的一員，采用獨特的嵌入式結構設計，可接受各種圖像信號源輸入，直接驅動全系列的大尺寸液晶屏(26寸以上),并經分割、放大后，實時無失真地在各種大屏幕圖像拼接墻體上顯示。處理過程完全硬件化, 不需要電腦和啟動軟件等操作,非常簡便。 畫面無延時,無拖尾現象, 自然流暢,畫質細膩，最大支持256行*256列的液晶屏拼接。
ZH-510液晶圖像拼接處理器采用了運動偵測與補償運算、內插運算、邊緣平滑處理及雜波信號抑制等尖端處理技術，其3D視頻亮色分離電路單元, 3D的逐行處理及幀頻歸一轉化電路單元, 3D數字信號降噪單元,可將普通PAL/NTSC 隔行掃描視頻信號采集變?yōu)橹鹦袙呙璧?，高畫質、高分辨率的高清電視和計算機圖像信號。
ZH-510液晶圖像拼接處理器支持計算機圖像信號輸入及其顯示，可實現最高達1920x1080高分辨率WUXGA輸出，支持全系列的大尺寸液晶屏。
ZH-510系列處理器可以支持多路不同的視頻源，同時顯示在不同的屏幕上，使用者也可選擇一路視頻源或RGB信號放大至原始圖像的N×M倍，再由顯示單元組成的墻體上實現大屏幕拼接顯示。

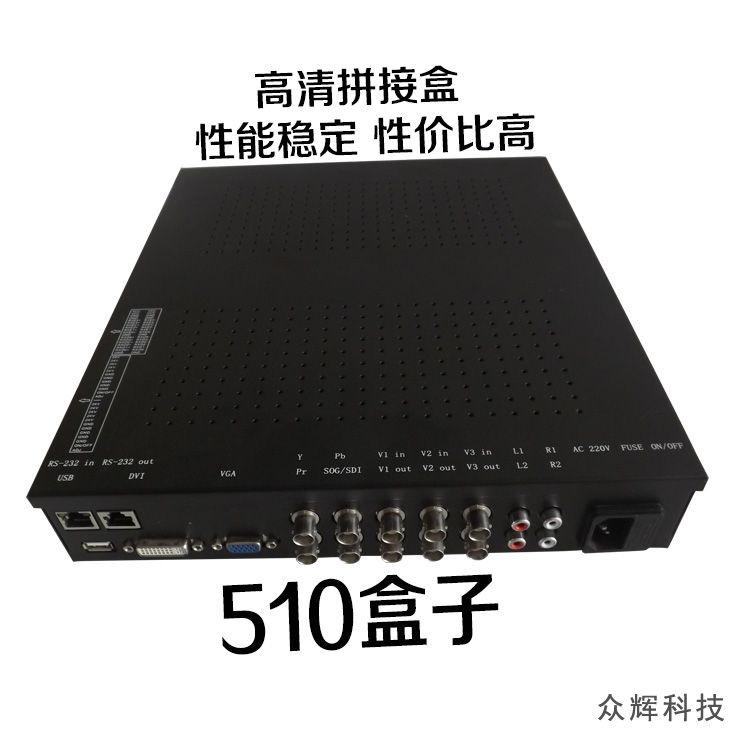

編號 | 說 明 |
1 | 電源待機指示，待機時為橙色，更新軟件時閃爍。 |
2 | RS－232輸入，RJ45接口。 |
3 | 電源正常工作指示，工作時為綠色，更新軟件時閃爍。 |
4 | RS－232環出，RJ45接口。 |
5 | 分量Y輸入，BNC接口。 |
6 | 分量Pb輸入，BNC接口。 |
7 | 視頻1輸入，BNC接口。 |
8 | 視頻2輸入，BNC接口。 |
9 | 視頻3輸入，BNC接口。 |
10－11 | 第1組音頻左右聲道L1、R1輸入，RCA接口。（可選） |
12 | 110－220V AC電源輸入。 |
13 | 內置3A保險 |
14 | 雙刀雙擲電源開關。 |
15 | USB接口。 |
16 | DVI接口，輸入信號支持DVI－D全數字信號輸入，支持WUXGA輸入。 |
17 | VGA接口，支持WUXGA輸入。 |
18 | 分量Pr輸入，BNC接口。 |
19 | SOG信號/SDI選擇性輸入，內置SDI板卡時此口可為SDI輸入。（可選） |
20 | 視頻1輸出，BNC接口。 |
21 | 視頻2輸出，BNC接口。 |
22 | 視頻3輸出，BNC接口。 |
23－24 | 第2組音頻左右聲道L2、R2輸入，RCA接口。（可選） |

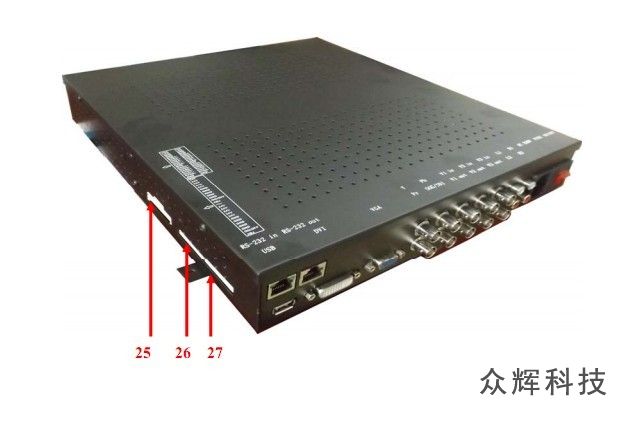

25 | LVDS屏線接口，采用防呆設計。 |
26－27 | 背光DC 24V電源接口，帶背光開關和亮度控制，采用防呆設計。 |
28 | 溫控風扇，可通過控制軟件設置開啟溫度。 |
性能指標：
工作溫度：0℃-65℃
工作濕度：相對濕度小于95%
功 耗：≤350W，視屏的型號和大小而定
電源電壓：95V AC-250V AC
復合視頻制式：PAL、NTSC、SECAM
復合視頻峰值：1Vp-p
控制方式：RS-232（DB9F）
VGA輸入：WUXGA（1920*1080）
DVI輸入：WUXGA（1920*1080）
HDMI輸入：WUXGA（1920*1080）
對屏的支持：WUXGA（1920*1080），雙組10bit
電源：支持47寸以下LCD屏,通過選配電源模塊可以支持47”以上LCD屏
溫控風扇：自動控制 （默認為35℃開啟，低于35℃關閉）
功能
? 多總線并行處理，處理功能強大；
? 啟動時間小于5 秒鐘，啟動迅速；
? 無病毒感染風險，安全性好；
? 集成多路視頻信號源種類：HDMI、DVI 、VGA、CVBS、USB。
? 復合視頻可以環出。
? 內嵌3D視頻亮色分離電路單元,
? 內嵌3D逐行處理及幀頻歸一轉化電路單元,
? 內嵌3D數字信號降噪單元,
? 內嵌固件智能升級系統，
? 單元可支持驅動到1920X1080的液晶屏
? RS232 串口遠程控制；每單元支持兩路RS232 環出
? 可全天24小時持續工作；
? 操作方便，配合拼接控制軟件可以靈活的對系統進行操作，綠色軟件無需安裝。
? 可開放底層通訊協議，便于用戶靈活采用第三方中控系統或自行
編制軟件構造大屏幕工程系統。
